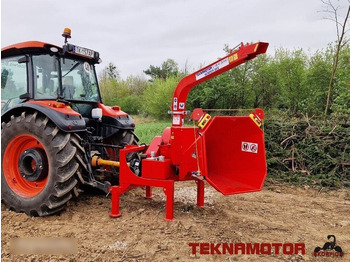

Teknamotor Skorpion 160 R
Teknamotor Skorpion 280 SDBG
Teknamotor Skorpion 250R
Objavljeno: 8g 8m
The seller didn't indicate the price
Do you want to know prices for the similar offers?
Otvorite katalogДробилката Skorpion 650 EB е стационарен модел с режещ барабан, предназначена за раздробяване на дървени плоскости, обла дървесина, различни видове мебелни отпадъци и отпадъци от дъскорезници до ширина 650 мм.
Управление се реализира чрез контролен блок, с който извършвате функциите включване, контрол на работата, контрол на претоварване, изключване на захранването. Системата на рязане се състои от барабан с 2, 3 или 4 режещи ножа. Чрез използване на сито се осигурява регулация на размера на стърготините. Различната конфигурация на броя на ножовете в барабана и диаметърa на отворите в екрана (ситото), позволява да се получи желания размер на стърготините. Суровият материал се транспортира до входа на дробилката, чрез седем подаващи зъбни ролки, задвижвани от мото-редуктори. Дробилката се задвижва от електрически двигател с мощност 90 или 110 кВ. Като допълнително оборудване дробилката може да бъде снабдена с електронна система за контрол на работата (анти-стрес), която автоматично предотвратява претоварване на системата за задвижване, чрез временно спиране на подаването на материал.
Като стандартно оборудване на дробилката се използва още електронната система за контрол на работата (анти-стрес), която автоматично предотвратява претоварване на системата за задвижване чрез временно спиране на подаването на материал.
Skorpion 650 EB може да работи с лентови и вибриращи системи за товарене и транспорт. Основният набор от оборудване на дробилката е контролен блок, конвейер за товарене и конвейер за приемане.
Произведените стърготини могат да се използват за директно изгаряне в пещите, за произвеждане на компост, за декоративни цели. След повторно смилане в чукова мелница, могат да се използват като изходна суровина за производство на брикети и пелети.
Размери (д x ш x в) 3000 x 1620 x 1400 (+600)* [мм]
Тегло 5400 [кг]
Брой на ножовете 2 режещи + 1 подкрепващ, 3 режещи + 1 подкрепващ, 4 режещи + 1 подкрепващ
Скорост на подаване дo 31,5 [линеен м/мин]
Чипинг капацитет дo 50 [насипен м3/h]
Ширина на стърготини oт 20 дo 40, от 15 до 25, от 10 до 20 [мм]
Размери на гърлото (шир x вис) 650 x 200 [мм]
Диаметър на барабан 600 [мм]
Начин на захранване лентов или вибриращ конвейер
Мощност на главния двигател 90/110 [кв]
Мощност на подаващия двигател 2 x 4,0 [кВ]
Мощност на двигател на приемащия конвейер 2,2 [кВ]
()* - конструкция за повишаване
() - тегло в зависимостта от оборудване дробилката
Стандартно оборудване
-контролен блок
-анти-стресова система
Допълнително оборудване
-конвейер за товарене
-конвейер за приемане
-регулиране на скоростта на подаване
Štěpkovač Skorpion 650 EB je stacionární bubnový štěpkovač, určený pro drcení odřezků s rovným povrchem, kulatiny, různého odpadu z pilářské a nábytkářské výroby o šířce do 650 mm.
U tohoto zařízení je systém řezání na bubnu s 2, 3 nebo podle výběru se 4 noži a jedním podpůrným nožem. Umístění podpůrného nože (vysouvaného z těla štěpkovače) umožňuje jeho velmi rychlou rotaci nebo výměnu (podpůrný nůž má čtyři pracovní hrany). Nože jsou vyrobeny z nástrojové oceli odolné proti otupení, což značí dlouhou životnost. Počet nožů na bubnu a průměr otvorů síta umožňuje získání požadované velikosti štěpek. Materiál pro zpracování je dopravován do hrdla štěpkovače pomocí sedmi ozubených podávacích válců, poháněných dvěma motoreduktory.
Štěpkovač je vybaven hlavním nízkootáčkovým elektromotorem. Na rozdíl od vysokorychlostních elektromotorů je stabilnější v provozu a má vyšší točivý moment. Při stejném výkonu motoru dosahuje většího přenosu energie díky zvětšení průměru řemenice na hlavním motoru - zvyšuje se životnost klínových řemenů. Pohon zařízení je elektrický s kapacitou 90 nebo 110 kW.
Tento štěpkovač je vybaven elektronickým systém kontroly práce, jež automatický zabráňuje přetížení sekací soustavy, a to časovým pozastavením podávací soustavy.
Štěpkovač Skorpion 650 EB může spolupracovat jak s pásovými, tak i vibračními dopravními podávacími systémy. Základní soupravu zařízení tvoří štěpkovač, řídicí skříň, podávací dopravník a dopravník pro odběr produktu.
Vyrobená štěpka může se použit pro přímé spalování v pecích nebo jako surovina pro výrobu papíru, nábytkářských desek, jakož i po sekundárním rozdrcení v kladivovém mlýně pro výrobu briket a pelet.
Rozměry (délka x šířka x výška) 3000 x 1620 x 1400 (+600)* [mm]
Hmotnost 5400 [kg]
Počet nožů 2 řezací + 1 opěrný, 3 řezací + 1 opěrný, 4 řezací + 1 opěrný
Rychlost podávání do 31,5 [bm/min]
Výkon stroje do 50 [m3/h]
Šířka štěpky od 20 do 40, od 15 do 25, od 10 do 20 [mm]
Rozměry vstupního hrdla (šířka x výška) 650 x 200 [mm]
Průměr řezacího bubnu 600 [mm]
Způsob podávání (posunu materiálu) pásový nebo vibrační dopravník
Výkon hlavního motoru 90/110 [kW]
Výkon podávacích motorů 2 ks x 4,0 [kW]
Výkon motoru u dopravníku pro odběr hotového produktu 2,2 [kW]
()* rám podstavce.
() - hmotnost závisí na vybavení štěpkovače.
Standardní vybavení:
-řídicí skříň
-elektronický systém proti přetížení
Opce vybavení:
-plnicí podavač
-podavač pro odběr produktu
-regulace rychlosti podávání

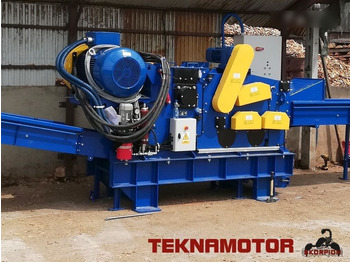

Skorpion 650 EB is a stationary drum chipper designed for chipping flat edgings, round timber, various types of furniture and sawmill waste of a width to 650 mm.
Control system of the chipper operated from the switchbox performs the functions of switching on, operation and overload control, and switching off.
The machines cutting system consists of a drum with 2, 3 or 4 (optionally) cutting knives and one support knife. The method of embedding the support knife (extending from the chippers body) allows very quick rotation or replacement (the knife is sharpened on four cutting edges). The used knives are made from tool steel, which is resistant to dulling, which in turn is translated into longer lifetime. The number of knives on the drum and the diameter of screen openings allows obtaining the required size of chips. Feeding material is conveyed to the inlet using seven toothed feed rollers, driven by gear motors.
The chipper is equipped with a main low-speed electrical engine. In contrast to high-speed engines, this engine is characterised by more stable operation and higher torque. With the same power, the motor achieves greater power transfers and by increasing the diameter of the main motor pulley increased lifetime of the V-belts.
The chipper is driven by electric engine of 90 or 110 kW, and equipped with electronic system of operation control, which automatically prevents overloading of the cutting system by temporarily stopping the feeding.
Our long-term experience in designing machines for the wood sector industry includes execution of projects adapted to the individual needs of our clients.

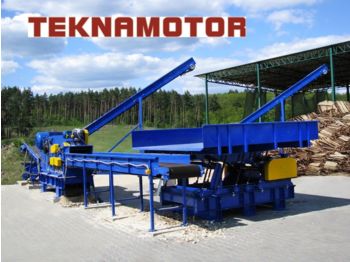

Skorpion 650 EB can cooperate with belt and vibrating systems of loading and conveying. The basic set of the chipper equipment covers a chipper, a control switchbox, and to request - a loading conveyor and a collecting conveyor.
Chips obtained from Skorpion 650 EB can be used for direct burning in burners/ovens or as raw material for production of paper, furniture chipboards and, after additional disintegrating in a mill, for production of briquettes and pellets.
Overall dimensions (length x width x height) 3000 x 1620 x 1400 (+600)* [mm]
Weight 5400 [kg]
No of knives 2 cutting knives + 1 counter-knife, 3 cutting knives + 1 counter-knife, 4 cutting knives + 1 counter-knife
Feeding speed up to 31,5 [running meters/min]
Chipping capacity up to 50 [stère meters/h]
Chip width from 20 to 40, from 15 to 25, from 10 to 20 [mm]
Dimensions of inlet (width x height) 650 x 200 [mm]
Drum diameter 600 [mm]
Feeding unit belt or vibrating conveyor
Main engine power 90/110 [kW]
Power of engine on feeding conveyor 2 pcs x 4,0 [kW]
Power of engine on collecting conveyor 2,2 [kW]
()* - suport structure
() - weight depends on equipment installed.
Equipment included:
- control switchbox
- electronic anti-stress system
Additional accessories on request:
- loading conveyor
- collecting conveyor
- feeding speed regulation
Skorpion 650 EB on kiinteä hakkuri, joka on suunniteltu hakettamaan lautaa, rimoja, pyöreää puuta ja erilaista huonekalu- ja sahateaollisuuden tuottamaa jätettä. Haketettavan materiaalin halkaisija voi olla jopa 650 mm.
Hakkuria ohjataan ohjauskeskuksella jossa on tarvittavat ohjauskytkimet ja ylikuormituksen estävät tunnistimet. Leikkausjärjestelmänä on 2, 3 tai 4 teräinen rumpu
Hakkurin varustus takaa tuotteen korkean laadun ja tasaisuuden. Hakuttu hakekoko saadaan valitsemalla oikea määrä teriä ja oikeankokoinen vastaverkko joka varmistaa että ulostuleva hake on oikean kokoista.
Syöttettävän materiaalin sisäänmenon varmistavat kolme hammastettua vetotelaa jotka on varustettu omilla vaihdemoottoreilla.
Hakkurin voimanlähteenä on 90 tai 110 KW:n sähkömoottori, moottoriohjauksessa käytetään virtavahtia jolloin ylikuormittamiselta vältytään ja haketukseen ei tule taukoja.
Skorpion 650 EB hakkuria voidaan syöttää sekä hihna tai tärykuljettimella toimii sekä hihnakuljettimella. Perustoimitukseen sisältyy Hakkuri ja ohjauskeskus, lisävarusteena varustelemme Hakkurin myös sisään ja ulostulokuljettimilla.
Skorpion 650 EB hakkurilla tuotettua haketta voidaan polttaa lämpölaitoksissa tai käyttää paperin, lastulevyn tai huonekaluteollisuuden raaka-aineena, sekä vasaramyllyssä tapahtuvan jatkokäsittelyn jälkeen myös briketin ja pelletin tuotantoon.
Ulkomitat (pituus x leveys x korkeus) 3000 x 1620 x 1400 (+600)* [mm]
Paino 5400 [kg]
Terät 2 leikkaavaa + 1 vastaterä, 3 leikkaavaa + 1 vastaterä, 4 leikkaavaa + 1 vastaterä
Syöttönopeus jopa 31,5 [metriä / minuutti]
Haketusteho jopa 50 [m3 / tunnissa]
Lastun leveys alkaen 20 päättyen 40, alkaen 15 päättyen 25, alkaen 10 päättyen 20 [mm]
Mitat sisään syöttöaukko (leveys x korkeus) 650 x 200 [mm]
Rummun halkaisija 600 [mm]
Syöttöyksikkö hihna- tai täry kuljetin
Rummun moottoriteho 90/110 [kW]
Moottoriteho sisään vetotelat 2 x 4,0 [kW]
Moottoriteho ulostulokuljetin 2,2 [kW]
()* - jalustan kanssa
Toimitus sisältää:
-Ohjauskeskus
-Elektroninen anti-tress toiminto
Lisävarusteet:
-Syöttökuljetin
-Ulostulokuljetin
-Syötön nopeussäätö
www.teknamotor.fi
Drobilica Skorpion 650 EB je stacionarni stroj za usitnjivanje s bubnjem, namijenjen za usitnjavanje okruglih otpadaka, te otpadaka iz pilana, tvornica namještaja, širine do 650 mm.
Sustav za upravljanje strojem smješten je u upravljački ormar, a realizira slijedeće funkcije: uključivanje stroja, kontrola opterećenja stroja, te isključivanje pogona stroja u slučaju preopterećenja.
Sistem usitnjavanja u konstrukciji drobilice čini bubanj sa 2, 3 ili opcionalno 4 rezna noža i jednim kontra nožem. Konstrukcija i položaj kontra noža u stroju, omogućuju lagan pristup i promjenu položaja noža kad se jedan brid istupi (nož ima 4 rezna brida). Noževi su izrađeni od nehrđajućeg čelika otpornog na trošenje/tupljenje, što produžuje vrijeme eksploatacije. Otvori na situ i broj noževa na bubnju određuju ujednačenost i željenu veličinu frakcije. Ulazni materijal transportira se do ulaznog grla stroja za usitnjavanje pomoću sedam zubčastih pogonskih valjaka koje pokreću dva motoreduktora.
Stroj je pogonjen glavnim elektromotorom sa nižim brojem okretaja. Za taj je motor, za razliku od motora sa visokim brojem okretaja, karakterističan stabilniji rad i veći okretni moment. U slučaju jednake snage motora, navedeni motor postiže veće prijenose energije i uslijed povećanja promjera remenice na glavnom motoru - produžuje se rok trajanja klinastih remena. Pogonski sustav čini elektromotor snage 90 ili 110 kW.
Stroj je opremljen elektroničkim sustavom kontrole rada stroja koji automatski sprječava preopterećenje sustava za rezanje, zaustavljanjem privremenog dodavanja ulaznog materijala u slučaju preopterećenja.
Stroj za usitnjavanje Skorpion 650 EB može raditi s tračnim kao i s vibracijski transporterima za prijenos i utovar usitnjenog materijala. Osnovni set opreme za usitnjavanje čine: stroj za usitnjavanje, upravljački ormar, odnosno opcionalno transporteri za dodavanje materijala za preradu i preuzimanje gotovog proizvoda i njegov utovar.
Dobiveni čips može se koristiti izravno za izgaranje u pećima ili kao sirovina za proizvodnju papira, ploča za namještaj ili nakon ponovnog usitnjavanja u mlinu sa udarnim čekićima, može se koristiti za proizvodnju briketa i peleta.
Dimenzije (duž. x šir. x vis.) 3000 x 1620 x 1400 (+600)* [mm]
Težina 5400 [kg]
Broj noževa 2 za rezanje + 1 potporni, 3 za rezanje + 1 potporni, 4 za rezanje + 1 potporni
Brzina dodavanja do 31,5 [m/min]
Kapacitet usitnjavanja do 50 m3/h]
Širina čipsa od 20 do 40, od 15 do 25, od 10 do 20 [mm]
Dimenzije ulaza (šir. x vis.) 650 x 200 [mm]
Promjer bubnja za rezanje 600 [mm]
Način dodavanja tračni ili vibracijski transporter
Snaga glavnog motora 90/110 [kW]
Snaga motora za dodavanje 2 kom. x 4 [kW]
Snaga motora transportera gotove sječke 2,2 [kW]
()* – povišena konstrukcja.
() - težina drobilice.
Standardna oprema:
-upravljački ormar
-elektronički sustav anti-preopterećenja
Dodatna (opcionalna) oprema:
-dodavač materijala za preradu
-preuzimač drvnog čipsa
-regulacija brzine dodavanja
Skorpion 650 EB aprítógép egy telepített forgódobos aprítógép lapos és kerek nyesedék, különböző fűrészüzemi és bútorüzemi hulladékok aprítására 650 mm szélességig.
Az aprítógép vezérlési rendszerével lehet végrehajtani a bekapcsolást, munkafolyamat ellenőrzést, túlterhelés ellenőrzését és a meghajtás kikapcsolását.
A berendezés vágórendszerét a 2, 3 vagy opcióban 4 vágókéssel,valamint egy ellenkéssel ellátott dob adja. A támasztókés rögzítésének szerkezete (az aprító gép vázából kicsúsztava). lehetővé teszi annak nagyon gyors megfordítását ill. kicserélését.(a kés négy vágó munkaéllel rendelkezik). Ezek, az erre a célra alkalmazott kések rozsdamentes és éltartó acélból készülnek, ami hosszúidejű élettartamot biztosít. A dobon alkalmatott kések száma valamint a rostafuratok nagysága lehetővé teszi a kívánt apríték méret elérését. Az adagolandó anyag szállítását az aprítógép garatába hét továbbító fogazott görgő végzi, amelyeket két motoreduktor hajt meg.
Az aprítógép főmeghajtását egy alacsony fordulatú villanymotor biztosítja. Ez a motor, a magas forulatú motorhoz képest stabilabb munkavégzéssel és nagyobb forgató nyomatékkal jellemezhető.Ugyanolyan motorteljesítmény mellett nagyobb az energia átvitele valamint a főmotoron alkalmazott megnövelt szíjkerék átmérő az ékszíjak élettartamát is megnöveli. A berendezés meghajtását egy 90-os vagy 110 kW-os villanymotor teszi lehetővé.
Az aprítógép rendelkezik elektronikus munkafolyamat ellenőrző rendszerrel, amely automatikusan megelőzi a vágórendszer túlterhelését az adagoló rendszer átmeneti megállításával.
A Skorpion 650 EB aprítógép ugyanúgy együttműködhet szalagos, valamint vibrációs adagoló- szállító rendszerekkel is. A berendezés alapfelszereltségéhez tartozik az aprítógép, vezérlő szekrény, valamint opcionálisan az adagoló szállítóegység, valamint apríték szállító berendezés.
A kitermelt apríték használható közvetlenül kazánban való égetésre, vagy alapanyagaként a papírgyártáshoz, bútorlapok gyártásához, valamint őrlőmalmi másodszori aprítás után brikett és pelletgyártáshoz.
Méretek (hossz x szélesség x magasság) 3000 x 1620 x 1400 (+600)* [mm]
Súly 5400 [kg]
Kések mennyisége 2 vágókés + 1 támasztókés, 3 vágókés + 1 támasztókés,
4 vágókés + 1 támasztókés
Adagolási sebesség 31,5-ig [fm/perc]
Apritás teljesitménye 50-ig [m3/ó]
Aprítás szélessége 20-től 40-ig, 15-től 25-ig, 10-től 20-ig [mm]
Adagolótorok mérete(szélesség x magasság) 650 x 200 [mm]
Vágódob átmérője 600 [mm]
Adagolás módja szalag vagy vibrációs szállító
Főmotor teljesítménye 90/110 [kW]
Adagoló motorok teljesitménye 2 x 4,0 [kW]
Átvételi szállító motor teljesítménye 2,2 [kW]
()* - magasságnövelő szerkezet
() - a tömeg függ az aprítógép felszereltségétől.
Alapfelszereltség:
-vezérlő szekrény,
-túlterhelés elleni elektronikus rendszer.
Alternatív tartozék:
-adagoló szalag,
-apríték szalag,
-állítható adagolási sebesség
La cippatrice Skorpion 650 EB e’ stazionario cipatrice al. tamburo destinato per sminuzzare rifiuti con piano superficie, ceppi, diversi modi rifiuti dalla industria di segheria e mobile con largezza fino a 650 mm.
Il sistema di guida della frantumatrice e’ gestito dall’armadio di comando che: accende, controlla il lavoro, controlla l’eventuale sovraccarico e spegne la trasmissione.
Il sistema della tagliatura del impianto e’ composta dal tamburo con 2, 3 oppure opzionale 4 cortelli della tagliatura e un cortello del suporto. La costruzione di montaggio del cortello di suporto (estraibile dalla cass del cipatrice) fa possibile il veloce rotazione oppure cambiamento (il cortello e’ affilato sul quarto bordo). L’aplicazione dei cortelli dal acciaio utensile resistente sul consumazione crea il lungo tempo di esploazione. Ouantita dei cortelli sul tamburo e diametro dei aplicati fori nel secaccio fa possibile ricevere richiamato cippato. Il materiale viene trasportato alla bocca della cippatrice mediante sette rulli dentati, avviati mediante due motoriduttori.
Il ciparrice e’ equipato nel motore eletrico con i piani rotazioni. Questo motore comparando con I motori di veloce rotazione carracterisa il lavoro piu’ stabile e’ piu grande coppia motrice. Con la stessa potenza del motore si ottene maggiore trassmissione di energia e grazie aumentare diametro di pullegia sul principiale motore cresce il tempo di lavoro della cinghia. Il cipatrice e’ comandato per motore eletrico di Potenza 90 oppure 110 cW.
Il cipatrice nel modo standard e’ equipato nel electronico sistema di controllo di lavoro che automicamente elimina sopra carica del sistema di carica grazie temporamente fermata del sistema di carica.
Skorpion 650 EB puo’ lavorare con il nastro e vibrazione sistema carica-trasporto. Il principiale complesso e’ coposto dal cipatrice, armadio di controllo e opzionale trasportatore di entrata e uscita.
Il trucciolato che viene recuperato, può essere riutilizzato direttamente come materiale da bruciare nei camini, come materia prima per la produzione della carta, dei pannelli per mobili e se macinato ulteriormente con un mulino a martelli rativi può essere utilizzato per la produzione di brichette e pellet.
Ingombro (L x W x H) 3000 x 1620 x 1400 (+600*) [mm]
Peso 5400 kg]
Numero coltelli 2 tagliato + 1 supporto, 3 tagliato + 1 supporto, 4 tagliato + 1 supporto
Velocita’ di carico fino a 31,5 [m/min]
Produzione oraria cippato fino a 50 [m3/h]
Dimensioni cippato da 20 a 40, da 15 a 25, da 10 a 20 [mm]
Dimensioni bocca di entrata (W x H) 650 x 200 [mm]
Diametro tamburo 600 [mm]
Alimentazione trasportatore
Potenza motore principale 90/110 [kW]
Potenza motori di trascinamento 2 x 4,0 [kW]
Potenza motore trasportatore 2,2 [kW]
()* – costruzione alzante
() – peso dipende di tamburo
Dotazioni standard:
- armadio di comando,
- sistema elettronico anti sovraccarico (No-stress)
Dotazioni opzionali:
- trasportatore di carico,
- trasportatore di recupero,
- regolazione della velocità di carico (di alimentazione)
Smulkintuvas Skorpion 650 EB, tai stacionarus būgninis smulkintuvas skirtas smulkinti plokščio paviršiaus nuopjovas, apvalainius, visokių tipų lentpjūvių ir baldų gamyklų atliekas, kurių plotis neviršija 650 mm.
Smulkintuvo valdymo sistemą sudaro valdymo spinta, kurios pagalba atliekamas smulkintuvo įjungimas, jo darbo ir perkrovimo kontrolė bei pavaros išjungimas. Įrenginio kirtimo sistemą sudaro būgnas su 2, 3 arba pasirinktinai 4 kirtimo peiliais. Sieto panaudojimas smulkintuve užtikrina didelį skiedrų suvienodinimą. Atitinkama peilių skaičiaus bei panaudoto sieto akučių diametro konfigūracija leidžia gaminti reikiamo dydžio skiedras. Tiekiama medžiaga yra transportuojama į smulkintuvo „žiotis“ septynių dviem motoreduktoriais varomų dantytų padavimo ritinėlių pagalba. Įrenginio pavarai yra panaudotas 90 abra 110 kW galingumo elektros variklis. Smulkintuvas yra aprūpintas elektronine darbo kontrolės sistema, kuri automatiškai apsaugo medžiagos smulkinimo mazgą nuo perkrovimo laikinai sustabdydama apdirbamos medienos padavimo sistemą.
Smulkintuvas Skorpion 650 EB gali sąveikauti kaip su juostinėmis, taip ir su vibracinėmis transportavimo ir krovimo sistemomis. Pagrindinį įrangos komplektą sudaro: smulkintuvas, valdymo spinta, tiekimo transporteris ir iškrovimo transporteris.
Smulkintuvo pagamintos skiedros gali būti naudojamos tiesioginiam kūrenimui krosnyse, arba kaip žaliava popieriaus gamyboje, baldų pramonei skirtų medienos plokščių gamyboje, bei po pakartotinio susmulkinimo smūginiame malūne, kaip žaliava briketų ir granuliatų gamyboje.
Matmenys (ilg. x plot. x aukšt.) 3000 x 1620 x 1400 (+600)* [mm]
Svoris 5400 [kg]
Peilių skaičius 2 kirtimo + 1 atraminis, 3 kirtimo + 1 atraminis, 4 kirtimo + 1 atraminis
Padavimo greitis iki 31,5 [ilginių metrų/min]
Skiedrų gamybos produktyvumas iki 50 [m3/val]
Skiedros plotis nuo 20 iki 40, nuo 15 iki 25, nuo 10 iki 20 [mm]
Įėjimo angos matmenys (plot. x aukšt.) 650 x 200 [mm]
Smulkinimo būgno diametras 600 [mm]
Padavimo būdas juostinis arba vibracinis transporteris
Pagrindinio variklio galingumas 90/110 [kW]
Padavimo variklių galingumas 2 vnt. x 4,0 [kW]
Išėjimo transporterio variklio galingumas 2,2 [kW]
()* – paaukštinanti konstrukcija
Standartinė įranga
-valdymo spinta
-elektroninė apsaugos nuo perkrovimo sistema
Pasirinktinė įranga
-medžiagos tiekiklis
-skiedrų ėmiklis
-padavimo greičio reguliavimas
Kapāšanas mašīna Skorpion 650 EB ir stacionārā bungu kapāšanas mašīna, paredzēta smalcināt plakanas virsmas nogriezumus, baļķus, dažādu tipu kokzāģēšanas un mēbeļu ražošanas atlikumus, kādu platums nepārsniedz 650 mm.
Kapāšanas mašīnas vadības sistēma sastāv no vadības skapja, kas ir paredzēts mašīnas ieslēgšanai, darba un pārslodzes kontrolēšanai un pievada izslēgšanai.
Ierīces griešanas sistēma sastāv no cilindra ar 2, 3 vai iespējami 4 griešanas nažiem un viena atbalsta naža. Atbalsta naža novietošanas konstrukcija (izbīdāms no smalcinātāja korpusa) ļauj to ļoti ātri pagriezt vai mainīt (nazis ir uzasināts uz četrām griešanas malām). Izmantoti naži ir izgatavoti no instrumentu tērauda, izturīga pret trulināšanos, kas ļauj pagarināt ekspluatācijas laiku. Nažu skaits cilindrā un izmantota sieta caurumu diametrs ļauj sasniegt drupatu ar vajadzīgu lielumu. Izejvielas tiek transportētas uz kapāšanas mašīnas ieplūdes atveri ar septiņiem robainiem padeves ruļļiem, kas tiek darbināti ar diviem motoreduktoriem.
Koksnes smalcinātājs ir apgādāts ar galveno elektrisko lēngaitas dzinēju. Tāds dzinējs, salīdzinot ar ātrgaitas dzinējiem, raksturos ar stabilāku darbu un lielāku griezes momentu. Ar vienādu jaudu sasniedz lielāku enerģijas pārnešanu, un sakarā ar galvenā dzinēja siksnas skriemeļa diametra palielināšanu - ķīļsiksnu darbspējas pagarināšanu. Ierīces piedziņa ir pamatota uz elektriska dzinēja ar jaudu 90 vai 110 kW.
Kapāšanas mašīna ir aprīkota ar elektronisko darba kontroles sistēmu, kas automātiski aizsargā no ciršanas sistēmas pārslodzes, pagaidām apturot padeves sistēmu.
Kapāšanas mašīna Skorpion 650 EB var iedarboties gan ar konvejertipa, gan ar vibrēšanas iekraušanas un transportēšanas sistēmu. Pamata ierīču komplekts sastāv no kapāšanas mašīnas, vadības skapja un fakultatīvi no iekraušanas transportiera un izkraušanas transportiera.
Izveidotas skaidas var būt izmantotas tiešai krāsns apkurei vai kā izejviela papīra, mēbeļu plākšņu ražošanā un pēc atkārtotas sasmalcināšanas triecientipa dzirnavās brikešu un granulu ražošanā.
Izmēri (gar. x plat. x augst.) 3000 x 1620 x 1400 (+600*) [mm]
Svars 5400 [kg]
Nažu skaits 2 ciršanas + 1 atbalsta, 3 ciršanas + 1 atbalsta, 4 ciršanas + 1 atbalsta
Padeves ātrums līdz 31,5 [lm/min]
Skaidu ražošanas iedarbīgums līdz 50 [m3/h]
Skaidas platums no 20 līdz 40, no 15 līdz 25, no 10 līdz 20 [mm]
Ieplūdes atveres izmēri (plat. x augst.) 650 x 200 [mm]
Ciršanas bungu diametrs 600 [mm]
Padeves veids konvejertipa vai vibrēšanas transportieris
Pamata dzinēja jauda 90/110 [kW]
Padeves dzinēju jauda 2 gab. x 4,0 [kW]
Izkraušanas transportiera dzinēja jauda 2,2 [kW]
()* - paaugstinošā konstrukcija
()- svars atkarīgs no ierīces aprīkojuma
Standarta aprīkojums:
-vadības skapis
-elektroniskā pārslodzes drošības sistēma
Opcionāls aprīkojums:
-iekraušanas padevējs
-izkraušanas padevējs
-padeves ātruma regulācija
Flismaskinen Skorpion 650 EB er en stasjonær trommelflismaskin som brukes til å male opp sagflis med flat overflate, rundholt, forskjellige typer sagbruks- og møbelproduksjonsavfall med bredde på opptil 650 mm.
Styringssystemet er basert på styreskap som er satt opp med følgende funksjoner: på/av, driftskontrollenhet, registrering av overbelasting og driftstans. Oppskjæringssystemet er basert på en trommel med 2, 3 eller 4 skjærekniver ved behov. En sikt anvendes i flismaskinkonstruksjon for å sikre kvalitet og likhet på oppmalte avfall. Forsvarlig antall kniver på trommelen samt diameter på hull i den anvendte sikten gjør det mulig å få avfall oppmalt i ønsket størrelse. Innmatingsmasse føres inn i innmatingsbordet ved hjelp av syv tannete ruller som drives av to girmotorer. Maskinen drives av elektromotor på 90/110 kW. Flismaskinen er utstyrt med elektronisk driftskontrollenhet som automatisk forebygger overbelasting av oppmalingssystemet ved en midlertidig driftstans av innmatingsanlegg.
Flismaskinen Skorpion 650 EB kan brukes med både transportbånd og vibrerende transportører. Elementært utstyr utgjør flismaskin, styringsskap, og innmatings- og mottakstransportører ved behov.
Oppmalte avfall kan direkte forbrennes i ovn eller benyttes som råvære til papir- og møbelplateproduksjon. Etter å hå blitt finmalt med hammermølle kan de brukes til produksjon av brikett og pellets.
Størrelse (L x B x H) 3000 x 1620 x 1400 (+600)* [mm]
Vekt 5400 [kg]
Kniver 2 skjærekniver + 1 motkniver, 3 skjærekniver + 1 motkniver, 4skjærekniver + 1 motkniver
Innmatingshastighet opptil 31,5 [mb/min]
Kapasitet opptil 50 [m3/h]
Bredde på oppmalt avfall fra 20 til 40, fra 15 til 25, fra 10 til 20 [mm]
Innmatingsbord (B x H) 650 x 200 [mm]
Trommeldiameter 600 [mm]
Innmating bånd - eller vibrerende transportør
Kraft på hovedmotoren 90/110 [kW]
Kraft på innmatingsmotorer 2 stykker x 4,0 [kW]
Kraft på motorer ved mottakstransportør 2,2 [kW]
()* forhøyningskonstruksjon
Standard utstyr:
-Ett styreskap
-Elektronisk system som forebygger overbelasting
Tilleggsutstyr:
-Mater
-Mottakskasse
-Regulering av matingshastighet
O triturador Skorpion 650 EB é um triturador fixo a tambor visado para triturar recortes com superfícies rasas, redondos, vários tipos de resíduos de serrarias e de produção de móveis, de largura até 650 mm.
O sistema de comando do triturador é constituído por um armário de comando que realiza funções de desligamento, controlo de trabalho, controlo de sobrecargas e desligamento da tracção.
O sistema de corte do equipamento é constituído por um tambor de 2, 3 ou, opcionalmente, 4 facas de corte e uma faca de suporte. A construção de colocação da faca de suporte (que sai do corpo da trituradora) permite o seu giro rápido ou substituição (a faca é afiada em quatro bordos de corte). As facas usadas são feitas de aço resistente a enferrujem, garantido vida longa de uso. O número de facas no tambor e o diâmetro de furos de peneira usado permitem obter aparas com a dimensão desejada. O material de carga é transportado à boca do triturador por sete rolos dentados de alimentação accionados por dois motorredutores.
A trituradora é dotada de um motor principal elétrico de baixa velocidade. O motor, ao contrário de motores de alta velocidade, garante trabalho mais estável e o binário maior. Com a mesma potência do motor obtém maior transmissão de energia e, através do aumento de diâmetro da polia no motor principal - aumenta a durabilidade de correias de transmissão. A tração do equipamento é um motor elétrico de potência de 90 ou 110 kW.
O triturador é dotado de um sistema electrónico de controlo de trabalho que automaticamente prevene sobrecargas do sistema cortante parando temporariamente o sistema alimentador.
O triturador Skorpion 650 EB pode colaborar com sistemas de carregamento e transporte de correia e vibratórios. Um conjunto básico de equipamentos é constituído por um triturador, um armário de comando, um transportador de carga e um transportador de recepção.
A nossa longa experiência nos projetos das máquinas para a indústria de madeira é a realização dos projetos adaptados às necessidades individuais dos clientes.
A apara obtida pode ser utilizada para a combustão directa em fornos ou como uma matéria para produzir papel, painéis para móveis e, após uma outra trituração pelo moinho a martelo, para produzir briquetes e pellets.
Dimensões (comprimento x largura x altura) 3000 x 1620 x 1400 (+600*) [mm]
Peso 5400 [kg]
Número de facas 2 cortantes + 1 de suporte, 3 cortantes + 1 de suporte, 4 cortantes + 1 de suporte
Velocidade de alimentação até 31,5 [m linear/min]
Rendimento de produzir aparas até 50 [m3/h]
Largura da apara de 20 até 40, de 15 até 25, de 10 até 20 [mm]
Dimensões da entrada (largura x altura) 650 x 200 [mm]
Diâmetro do tambor cortante 600 [mm]
Modo de alimentação transportador de correia ou vibratório
Potência do motor principal 90/110 [kW]
Potência dos motores alimentadores 2 unid. x 4,0 [kW]
Potência do motor no transportador de recepção 2,2 [kW]
()* – estrutura de elevação
() - o peso depende do equipamento da trituradora.
Equipamento padrão:
-armário de comando
-sistema electrónico anti-sobrecargas
Equipamento opcional:
-alimentador carregador
-alimentador de recepção
-ajuste da velocidade de alimentação
Skorpion 650 EB je stacionarni sekalnik namenjen za drobljenje okroglega lesa, lesa ravnih linij in raznolikih ostankov pohištva do širine 650 mm.
Sekalni sistem naprave predstavlja boben z 2, 3 oziroma 4 rezalnimi noži ter eden oporni nož. Konstrukcija namestitve opornega noža (potegne se ga iz ohišja sekalnika) omogoča zelo hiter obrat noža oziroma zamenjavo (nož je naostreni po štirih sekalnih robovih). Noži so izdelani iz orodnega jekla, ki je odporno proti toposti, zaradi česar imajo dolgo življensko dobo. Količina nožev na bobnu ter premer odprtin sita omogoča pridobivanje sekancev z zahtevano velikostjo. Material se dozira v odprtino z sedmimi ozobljenimi valji, ki so gnani preko reduktorja.
Sekalni stroj je opremljeni z glavnim električnim motorjem z nizko zmoglivostjo. Ta motor v nasprotju z motorji visoke zmogljivosti stabilno deluje in ima večji vrtilni moment. Z uporabo iste moči motorja dosega večji prenos energije ter zaradi večjega premera škripca na glavnem motorju - se podaljša življenska doba klinastih jermenov. Pogon naprave predstavlja električni motor z močjo 90 oziroma 110 kW, in opremljen z elektronskim sistemom krmiljenja, ki avtomatsko prepreči preobremenitev tako, da začasno izklopi podajanje.
Skorpion 650 EB deluje z jermenskimi in vibracijskimi sistemi za nakladanje in transportiranje materiala. Osnovna oprema drobilca je sestavljena iz drobilca kontrolnega upravljalnega pulta in proti doplačilu nakladalni in dozirni transporter.
Naše dolgoletne izkušnje pri zasnovanju strojev za industrijo lesnega sektorja pomenijo, da izvajamo projekte, ki so prilagojene individualnim potrebam strank.
Sekanci izdelani z drobilcem Skorpion 650 EB se lahko uporabljajo za kurjenje v pečeh z biomaso ali kot osnovni material za izdelavo papirja ali plošč za izdelavo ploskovnega pohištva, z nadaljno obdelavo v mlinu pa za proizvodnjo peletov ali briketov.
Zunanje dimezije (D x Š x V) 3000 x 1620 x 1400 (+600)* [mm]
Teža 5400 [kg]
Število nožev 2 rezalna noža + 1 protinož, 3 rezalni noži + 1 protinož, 4 rezalni noži + 1 protinož
Hitrost podajanja do 31,5 [tm/min]
Kapaciteta sekancev do 50 [m3/h]
Velikost sekancev od 20 do 40, od 15 do 25, od 10 do 20 [mm]
Dimenzije vhodne odprtine (širina x višina) 650 x 200 [mm]
Premer rezkalnega bobna 600 [mm]
Načina podajanja jermenski ali vibracijski transporter
Moč osnovnega motorja 90/110 [kW]
Moč motorja za podajalni transporter 2 kos x 4,0 [kW]
Moč motorja zbiralnega transporterja 2,2 [kW]
()* - podporna konstrukcija
() - težina odvisna od opreme sekalnika.
Oprema vključena:
-omarica upravljalnega pulta,
-elektronski sistem proti obremenitvi.
Dodatna oprema po naročilu:
-nakladalni transporter,
-zbiralni transporter,
-regulacija podajalne hitrosti.
Sekačka dreva Skorpion 650 EB je stacionárna bubnová sekačka , určená pre drvenie odrezkov s rovným povrchom, guľatiny, rôzneho odpadu z píl a nábytkárskej výroby o šírke do 650 mm. Systém ovládania sekačky je založený na ovládacej skrini, ktorá realizuje funkcie zapínania, kontroly práce, kontroly preťaženia a vypínania pohonu.
Rezný systém zariadení tvorí bubon s 2, 3 alebo podľa opcie 4 rezacími nožmi. Použitie v konštrukcii sekačky sita zabezpečuje dosiahnutie vysokej rozmerovej regulárnosti štiepky. Konfigurácia požadovaného počtu nožov na bubnu, ako aj priemer otvorov použitého sita umožňuje získanie štiepky o požadovaných rozmeroch. Materiál pre spracovanie je dopravovaný do hrdla drviča pomocou siedmich ozubených podávacích valcov, poháňaných dvoma prevodovými motormi. Pohon zariadení tvorí elektrický motor o výkonu 90 alebo 110 kW. Sekačka je vybavená elektronickým systémom kontroly práce, ktorý automaticky zabraňuje preťaženiu rezacej sústavy, a to časovým pozastavením podávacej sústavy.
Sekačka dreva Skorpion 650 EB môže spolupracovať jak s pásovými, tak i vibračnými dopravnými podávacími systémami. Základnú súpravu zariadení tvorí sekačka, ovládacia skriňa, ako aj podľa opcie nakladací dopravník a dopravník pre odber produktu.
Vyrobená štiepka sa môže použiť pre bezprostredné spaľovanie v peciach alebo ako surovina pre výrobu papieru, nábytkárskych dosák, ako aj po druhotnom rozdrveniu v kladivovom mlyne pre výrobu brikiet a peliet.
Rozmery (dĺž. x šír. výš.) 3000 x 1620 x 1400 (+600)* [mm]
Hmotnosť 5400 [kg]
Počet nožov 2 rezacie + 1 operný, 3 rezacie + 1 operný, 4 rezacie + 1 operný
Rýchlosť podávania do 31,5 [bm/min]
Výkon stroja do 50 [m3/h]
Šírka štiepky od 20 do 40, od 15 do 25, od 10 do 20 [mm]
Rozmery hrdla (šírka x výška ) 650 x 200 [mm]
Priemer rezacieho bubna 600 [mm]
Spôsob podávania (posunu materiálu) pásový nebo vibrační dopravník
Výkon hlavného motoru 90/110 [kW]
Výkon podávacích motorov 2 ks x 4,0 [kW]
Výkon motora pri odberajúcom dopravníku 2,2 [kW]
()* - konštrukcia zvyšujúca.
() - hmotnosť závisí od vybavenia štiepkovača.
Štandardné vybavenie:
-ovládacia skriňa
-elektronický systém proti preťaženiu
Opcia vybavenia:
-naplňujúci podávač
-podávač pre odber produktu
-regulácia rýchlosti podávania
Skorpion 650 EB - стаціонарна барабанна дробарка призначена для подрібнення зрізів з пласкою поверхнею, круглих стовбурів, різних видів відходів, меблів та лісопильних відходів шириною 650 мм.
Системою управління дробарки є шафа управління, що виконує функцію вмикання, контролю праці, контролю за перевантаженням і вимикання струму. Ріжуча система складається з барабана з 2, 3 ножами або додатково з 4 ножами. Використання сита в конструкції дробарки дає можливість отримання тріски точного розміру. Налаштування відповідної кількості ножів на барабані і діаметру отворів сита дозволяє отримати необхідний розмір тріски. Вхідний матеріал транспортується до входу дробарки, використовуючи сім подавальних зубчастих роликів, що приводяться в рух двома моторедукторами. Машина приводиться в рух за допомогою електродвигуна потужністю 90 або 110 кВт. Дробарка оснащена електронною системою управління, яка автоматично запобігає перевантаженню ріжучої системи, тимчасово зупиняючи систему подачі.
Skorpion 650 EB може комплектуватись стрічковими, а також вібраційними завантажувально-транспортувальними системами. Базовий набір устаткування складається з дробарки, шафи контролю та додатково з транспортера навантажувального і транспортера розвантажувального.
Отриману тріску можна використовувати для прямого спалювання в печі або в якості сировини для виробництва паперу і після повторного помолу для виробництва брикетів і паливних гранул.
Габарити (Д х Ш х В) 3000 x 1620 x 1400 (+600)* [мм]
Вага 5400 [кг]
Кількість ножів (лез) 2, 3 або 4 ріжучі + 1 підтримуючий
Швидкsстm подачі до 31,5 [м/хв]
Об'єм чіпування до 50 [м3/ч]
Ширина чіпа від 20 до 40, від 15 до 25, від 10 до 20
Розміри горла (Ш х В) 650 x 200 [мм]
Діаметр барабана 600 [мм]
Спосіб подачі - транспортер стрічковий або вібруючий
Потужність основного двигуна 90/110 [кВт]
Потужність двигунів подачі 2 х 4,0 [кВт] одиниць
Потужність двигуна при транспортері відбору 2,2 [кВт]
()* - підвищувальна конструкція
()** - маса залежить від комплектації подрібнювача (барабан, двигун)
Стандартне комплектування:
- шафа управління,
- електронна анти-перевантажувальна система.
Додаткове обладнання
- завантажувальний конвеєр,
- розвантажувальний конвеєр,
- регулювання швидкості подачі.
www.teknamotor.com.ua
Ova ponuda je isključivo informativnog karaktera. Molimo potvrdite detalje direktno od prodavca.
The seller didn't indicate the price
Do you want to know prices for the similar offers?
Otvorite katalogOva ponuda je isključivo informativnog karaktera. Molimo potvrdite detalje direktno od prodavca.
